STL-PH1080ALP系列相机
显微数码相机
STL-PH1080ALP系列C接口 HDMI+USB CMOS相机
STL-PH1080ALP相机的基本特性
STL-PH1080ALP相机是SITUOLI设计的一款包含多种方式输出（HDMI+USB2.0+SD卡）相机。它采用超高性能的CMOS传感器。相机即可以直接连接到HDMI显示器，也可以通过USB2.0连接到电脑，更可以将图像同视频保存在SD卡中供现场分析与后继研究。
STL-PH1080ALP相机最大的特点是相机本身就是一款内嵌ARM核，可以将控制相机的各项功能以控制面板的形式直接显示在HDMI显示器上，更进一步，用户可以用USB鼠标接口的鼠标直接对相机的各项参数进行操控。另外HDMI显示界面底部还有各种工具条按钮供用户进行操作。
将Micro USB线插入到相机的USB Video 接口，将该连接线另一段连接到电脑的USB接口，则该STL-PH1080ALP相机又是一台USB2.0接口相机，用户可以用随机软件STL-IMCS或ToupLite直接实现对相机的硬件控制。STL-PH1080ALP相机可以用于工具现场检测、显微镜观测等。
STL-PH1080ALP相机基本特性如下：
• 采用Sony高灵敏度CMOS传感器的C接口相机;
• HDMI & USB2.0可实现同时输出；
• 作为HDMI相机使用时，内嵌鼠标控制软件STL-IMCS，相机所有功能都可以由USB接口鼠标操作STL-IMCS软件实现；并支持多语言操作界面；内嵌图像捕获与视频录像到SD卡的功能; 内嵌鼠标操控的控制面板; 内嵌缩放、镜像、比较、冻结、十字丝、浏览等鼠标操控工具条; 内嵌图像、视频浏览，显示与播放功能，RTC功能;
• 1920*1080(1080P)的输出分辨率，可以方便与市场上高清显示器自带的HDMI接口连接,并真正实现热拔插使用；
• 可实现2.0M像素(1920*1080)(STL-PH1080ALP);可实现1080P视频流(AVI格式)的SD卡存储。
• 作为USB相机使用时，插入USB接口USB模块，可以与STL-IMCS软件自由连接，并支持热拔插使用；
• Ultra-Fine颜色引擎确保颜色精准再现（USB连接到电脑时）;
• 随相机提供高级视频与图像处理应用软件STL-IMCS;
• 提供Windows/Linux/OSX多平台标准SDK;
• CNC外壳一次成型设计与加工;
STL-PH1080ALP相机参数表
C:彩色; M:单色或黑白;
接口与按键功能 | ||
| HDMI | HDMI输出 |
USB Mouse | USB鼠标控制相机HDMI模式的界面与功能/USB | |
USB Video | 通过Micro-USB连接电脑实现USB2.0相机功能 | |
SD | SD卡插槽 | |
DC12V | 12V/1A 电源 | |
ON/OFF | 电源开/关 | |
HDMI输出其他参数 | ||
UI操作 | 通过USB接口鼠标实现对STL-IMCS的操控 | |
图像捕获 | 以JPEG格式，2M(1920*1080)分辨率保存SD卡中(8G) | |
视频录像 | 以AVI格式，1080P分辨率，26fps速度保存在SD卡中(8G) | |
相机控制面板功能 | 包括了曝光、增益、白平衡、颜色调整, 锐度控制 | |
工具栏 | 包括缩放、镜像、比较、冻结、十字丝、浏览等函数 | |
USB接口相机其他参数 | ||
UI操作 | 通过Windows/Linux/OSX/iOS/Android平台的STL-IMCS | |
白平衡 | 自动白平衡,手动白平衡，ROI白平衡 | |
颜色技术 | Ultra-Fine颜色引擎(USB) | |
捕获/控制API | 标准UVC (Windows/Linux/Mac(USB)) | |
记录机制 | 静态图像或视频(HDM或USB) | |
软件环境(USB2.0接口接计算机) | ||
操作系统 | Microsoft® Windows® XP /Vista /7/8/8.1/10(32 & 64 bit) | |
PC基本要求 | CPU:Intel Core2 2.8GHz或更高 | |
内存: 4GB或更多 | ||
USB接口: USB2.0高速接口 | ||
显示器: 19”或更大 | ||
CD-ROM | ||
相机工作环境 | ||
工作温度（摄氏度） | -10~ 50 | |
贮存温度（摄氏度 | -20~ 60 | |
工作湿度 | 30~80%RH | |
保存湿度 | 10~60%RH | |
电源 | DC 12V/1A 适配器 | |
相机尺寸 | ||
长度 x 宽度 x 高度 | 78 mm (3.07”) x 70 mm (2.76”) x 92mm (3.62”) | |
运输重量 | 0.47 kg (1.0lbs) | |
STL-PH1080ALP系列相机与显微镜
 |  |

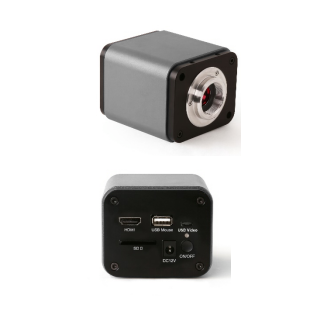

| STL-PH1080ALP系列相机以及其背面板 | |
 |  |

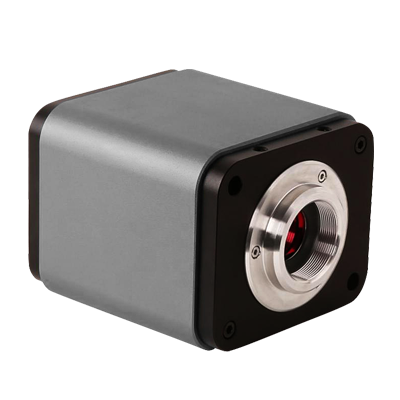

| STL-PH1080ALP系列相机侧视图 | |

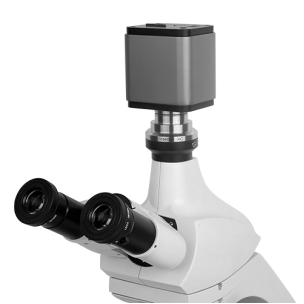

STL-PH1080ALP系列相机与显微镜安装连接示意图 | |

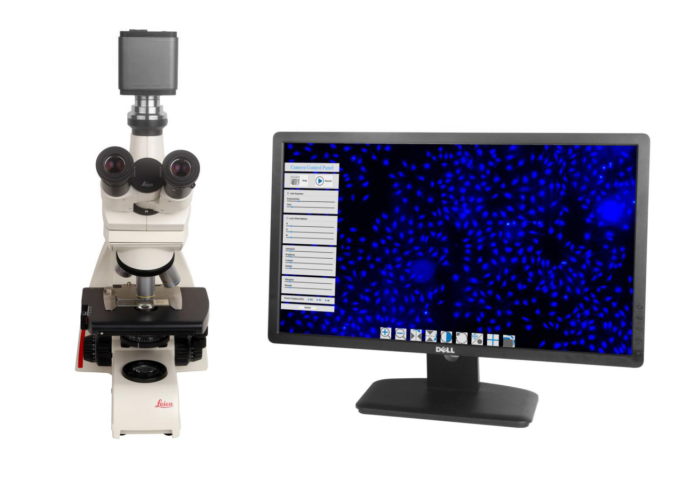

STL-PH1080ALP系列相机+显微镜+HDMI显示器 | |
鼠标可以控制的STL-IMCS UI | |
STL-PH1080ALP相机尺寸

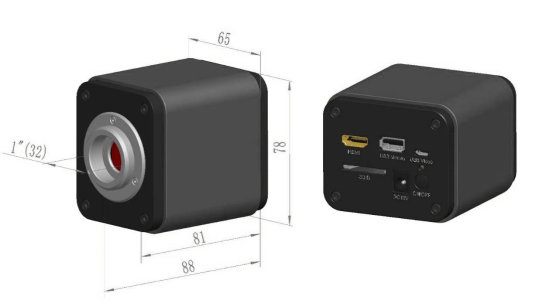

STL-PH1080ALP相机尺寸示意图
STL-PH1080ALPA HDMI+USB CMOS相机拍摄的样品
