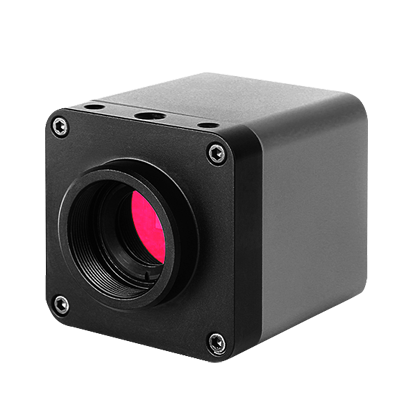

STL-PH720XCAM/AMB相机带SD卡存贮C接口HDMI相机

STL-PH720XCAM/AMB相机是能够使用鼠标控制相机参数，具有30帧每秒@720P（1280x720）格式视频输出能力的HDMI接口相机。可搭配各种HDMI输出设备使用。

STL-PH720XCAM/AMB相机传感器选用高灵敏度的APTINA或SONY图像传感器，内置基于LINUX系统的STL-IMCS相机控制软件，用户可以直接通过鼠标操控STL-IMCS，实现自动/手动曝光切换，曝光补偿，曝光时间，增益，白平衡参数，色度，饱和度，锐度，降噪，锐化，去电源频率条纹等相机参数的控制以及抓图，电子放大/缩小，冻结/接冻结，图像翻转等功能。SD卡最大支持32G大小。

STL-PH720XCAM/AMB相机体形小巧，性能稳定，画质清晰，适用于工业现场检测、机器视觉、教育与医学分析等领域。

STL-PH720XCAM/AMB搭配上SITUOLI特别设计的高分辨率显微镜与天文望远镜适配器，STL-PH720XCAM/AMB相机可以扩展成显微同天文相机。为显微与天文应用省却了电脑，更加方便实用。

STL-PH720XCAM/AMB相机基本特性如下：

• STL-PH720XCAM/AMB相机通过标准HDMI接口将视频流直接输出到HDMI设备，可通过C型光学接口快速实现与生产线上其它光学设备连接；

• 视频显示快、清晰无闪烁、色彩还原度好，结构紧凑、集成度高、性能稳定、故障率低；

• 相机内嵌基于LINUX系统Qt平台的STL-IMCS相机控制软件，可通过鼠标直接操控，实现相机参数的控制以及其他基本处理功能的控制或选择。

• STL-PH720XCAM/AMB相机具有上述性能优势及技术特点，特别是其多功能、高清图像显示极大的满足了各种用户的需求，可广泛应用于工业检测、教学研究、材料分析、精密测量、医疗等领域；

C:彩色; M:单色或黑白;

相机上电后电源指示灯不断闪烁，约10s后，系统固件加载完毕所有组件，开始正常工作，默认状态为自动曝光与白平衡为开启状态。

• HDMI：相机端HDMI接线口；

• USB：USB接口鼠标

• DC 12V：电源接口，12V/1A；

• POWER：蓝色电源指示灯；

• SD：SD卡插槽

STL-PH1080XCAMB/AMC自带的STL-IMCS控制界面

STL-PH720XCAM/AMB自带的STL-IMCS底部控制条

当鼠标移动到HDMI显示器底部区域时，会显示底部控制条，底部控制条各控制按钮的功能如下：

• 1：图像捕获

• 2：数字放大

• 3：数字缩小

• 4：水平镜像

• 5：垂直镜像

• 6：视频冻结/取消冻结

• 7：显示/隐藏相机控制面板

• 8：显示软件版本信息

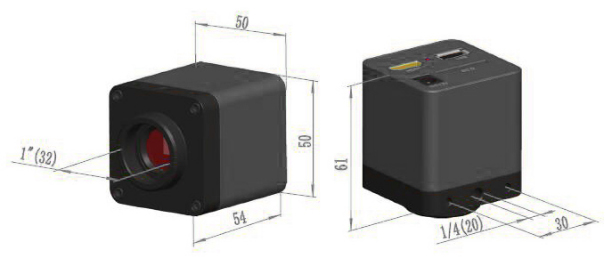

STL-PH720XCAM/AMB系列C接口相机外形尺寸示意图。相机壳体由坚硬铝合金机械加工再氧化而成，目镜筒式电子目镜的尺寸为：50mm X 50mm X 61mm。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。

STL-PH720XCAM/AMB外形尺寸图
