ICMOS 系列相机
显微数码相机

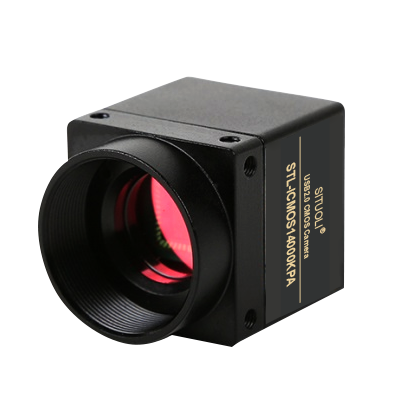

ICMOS 系列C接口USB2.0 CMOS工业相机
ICMOS相机基本特性
ICMOS系列相机是一种工业用CMOS相机(Industrial CMOS 相机)，ICMOS采用超高性能CMOS图像传感器。USB2.0 作为数据传输接口协议。
ICMOS系列相机结构紧凑，便于安装，整个相机尺寸为29x29x29毫米(没有考虑镜头安装座的尺寸)。
ICMOS系列相机其他特性如，包括增强的光电离的GPIO，32兆字节的帧缓冲区；各种触发模式；超精细视频流颜色处理引擎（视频流彩色处理，查找表，伽玛校正和像素邻域平均。ICMOS可广泛用于机器视觉、在线检测等工业领域。
ICMOS系列相机的基本特性如下：
• SITUOLI的ICMOS系列工业相机体积小巧、价格实惠，共有6种CMOS传感器可供选择( 1.3同3.1 MP彩色与黑白Aptina传感器；1.3MP彩色与黑白 On Semiconductor(安森美)传感器)。
• 可提供形式包括板级和成品，接口为USB 2.0，可用于解决各种各样的工业和非工业成像应用
• 产品尺寸: 29 x 29 x 29 mm （不包括透镜接口，透镜，金属外壳)
• USB 2.0接口，带数据线与控制线紧定螺钉
• 8-pin Hirose HR25-7TR-8PA GPIO 外触发与选通接口
• 支持视频同软件/硬件触发模式捕获单帧或多帧图像；
• Ultra-FineTM 颜色引擎实现完美颜色再现
• 随相机提供高级视频与图像处理应用软件STL-IMCS;
• 提供Windows/Linux/OSX多平台SDK;
• 支持原生C/C++, C#/VB.NET, Directshow, Twain API;
ICMOS系列相机参数表
C:彩色; M:单色或黑白;
光谱响应范围 | 380-650nm (有红外截止滤光片情况下) |
白平衡 | ROI 白平衡/手动Temp-Tint调整 |
色彩还原技术 | N/A |
峰值量子效率 | N/A |
读出噪声 | N/A |
消光比 | N/A |
拖尾噪声(Smear） | N/A |
捕获/控制API | Native C/C++,C#, DirectShow, Twain和Labview |
记录方式 | 图像和视频 |
致冷方式* | 自然冷却 |
数据线与控制线连接 | 包括紧定螺钉 |
用户IO接口 | 带光耦合隔离(外触发与闪光灯控制 |
相机工作环境 | |
工作温度（摄氏度） | -10~ 50 |
贮存温度（摄氏度） | -20~ 60 |
工作湿度 | 30~80%RH |
贮存湿度 | 10~60%RH |
供电电源 | 相机通过USB接口供电 |
工作模式 | |
连续捕获模式 | 视频相机 |
单帧捕获模式 | 硬件触发或软件触发 |
软件运行环境 | |
操作系统 | Microsoft® Windows®XP/Vista / 7 / 8 /10(32 & 64 位) OS X (Mac OS X) Linux |
计算机配置 | CPU:Intel Core 2 2.8GHz 或更高 |
内存:2GB或更大 | |
USB接口:USB2.0高速接口 | |
显示器:17”或以上 | |
CD-ROM | |
ICMOS系列相机外形尺寸
ICMOS系相机外形尺寸示意图。相机壳体由坚硬铝合金机械加工而成。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他品牌相机，SITUOLI的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。
ICMOS系列相机外形尺寸示意图
