ZOPE系列相机
显微数码相机
ZOPE系列连续变倍带内置照明数码显微镜
ZOPE 系列相机基本特性
• ZOPE可确保在整个连续变倍过程中，保证齐焦;
• 真正实现了目前市场上大多数手持USB手持显微镜所不具备的连续变倍功能;
• 带USB2.0接口连接到电脑或HDMI接口连接到HDMI显示器的数码显微镜;
• 结构紧凑，光学性能优越;
• 内嵌8个高亮度LEDS实现亮度可调反射式照明，同时可选配均匀亮度可调的透射式照明;
• 所有倍率工作距离固定，长达70mm;
• CNC机械确保变倍过程平滑顺畅;
• 内嵌数码相机模块可选，分辨率横跨1.2M~5M;
• Ultra-FineTM 颜色引擎实现完美颜色再现
• 随相机提供高级视频与图像处理应用软件STL-IMCS;
• 提供Windows/Linux/OSX多平台SDK;
• 支持原生C/C++, C#/VB.NET, Directshow, Twain API;
 |  |

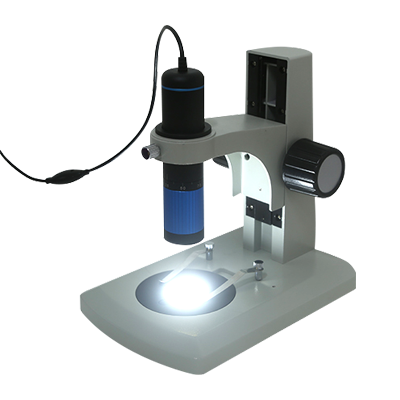

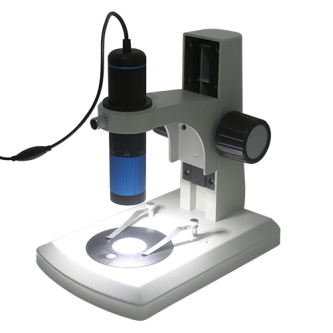

| 透射照明点亮情况下的ZOPE | 反射照明情况下ZOPE |
ZOPE系列产品列表
SITUOLI的ZOPE系列数码显微镜从本质上是光学真正可变倍镜头同USB相机的完美联姻成果，用户可以选择不同倍率范围的可变焦镜头同USB相机模块，搭建出真正适合自已工作与应用需求的产品，其中搭建过程交由SITUOLI的资深专业工程师来帮助你实现，事情就是这么简单！！产品.
订购代码 | 变倍镜组型号 | 相机模块型号 |
STL-PA510ZOPE | ZLA | X05100KPA(500万像素CMOS相机模块) |
STL-PA120ZOPE | ZLA | X01200KPA(120万像素CMOS相机模块) |
STL-PB510ZOPE | ZLB | X05100KPA(500万像素CMOS相机模块) |
STL-PB510ZOPE | ZLB | X01200KPA(120万像素CMOS相机模块) |
ZLA: A型变倍镜组，变倍范围为0.25X~1.6X;
ZLB: B型变倍镜组，变倍范围为0.25X~1.6X;
ZOPE系列带内置照明连续变倍数码显微镜变倍镜列表
目前SITUOLI一共设计有2款变倍镜组供客户根据应用不同来选择,其型号名为ZLA同ZLB.
型号 参数 | ZLA | ZLB |
变倍范围 | 0.25X~1.6X (连续、齐焦) | 0.7X~5.6X(连续、齐焦) |
工作距离 | 67.85mm(From lens to object surface) | 31.73(from lens to object suface) |
MTF | 衍射极限 | Diffraction limited |
视场 | Ф28.8~4.5mm | Ф10.85~1.36mm |
反射式照明(USB接口供电) | 8 LED内嵌式照明(亮度连续可调) | 8 LED内嵌式照明(亮度连续可调) |
透射式照明(电池供电，可选件) | 透射式均匀照明组件(电池供电，单键3档可调) | 透射式均匀照明组件(电池供电，单键3档可调) |
ZOPE系列带内置照明连续变倍数码显微镜可配置相机模块

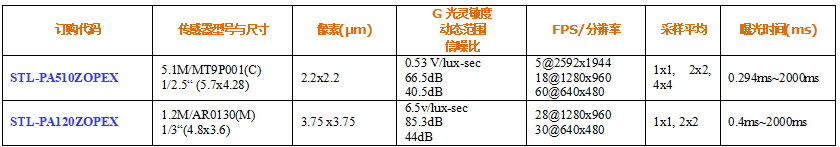

ToupTek工程师专门设计了2款相机模块供可变倍镜配,分别为STL-PA510ZOPEX同STL-PA120ZOPEX.另外ToupTek还会根据客户的需求不断丰富相机模块.
C:彩色; M:单色或黑白;
硬件配置 | |
光谱响应范围 | 380-650nm (有红外截止滤光片情况下) |
白平衡 | ROI 白平衡/手动Temp-Tint调整 |
色彩还原技术 | Ultra-Fine TM颜色处理引擎 |
捕获/控制API | Native C/C++, C#/VB.NET, Directshow, Twain和Labview |
数据接口 | USB或WIFI |
记录方式 | 图像和视频 |
致冷方式* | 自然冷却 |
相机工作环境 | |
工作温度（摄氏度） | -10~ 50 |
贮存温度（摄氏度） | -20~ 60 |
工作湿度 | 30~80%RH |
贮存湿度 | 10~60%RH |
供电电源 | 相机通过USB接口供电 |
软件运行环境 | |
操作系统 | Microsoft® Windows®XP/Vista / 7 / 8 /10(32 & 64 位) OS X (Mac OS X) Linux |
计算机配置 | CPU:Intel Core 2 2.8GHz 或更高 |
内存:2GB或更大 | |
USB接口:USB2.0高速接口 | |
显示器:17”或以上 | |
CD-ROM | |

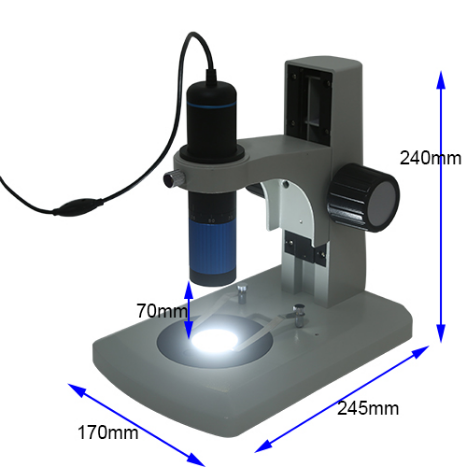

ZOPE尺寸示意图
ZOPE尺寸示意图
ZOPE系列带内置照明连续变倍数码显微镜装箱清单
Standard Packing List | ||
A | 包装箱规格：L:51cm W:31cm H:18cm(1pcs, 2.8Kg/纸箱, 0.029m3)，上图中未给出 | |
B | ZOPE系列数码显微镜 | |
C | ZOPE支架 | |
D | 用于安装ZOPE支架的内六角扳手 | |
E | CD (驱动与应用程序, Ø12cm) | |
Optional Accessory | ||
F | 透射式均匀照明组件(电池供电，单键3档可调) | |
G | 测微尺 | 106011/TS-M1(X=0.01mm/100Div.); |
