显微镜目镜筒接口转C接口适配器

光学配件


显微镜23.2或望远镜31.75目镜筒接口转C接口适配器


SITUOLI®与显微镜的连接原理


如何将你的显微镜转换成数码显微镜

三目显微镜，带照相接口的，同时已经有了TV适配器，则可以通过购买C接口的相机实现；

三目显微镜，不带照相接口的，对四大品牌的显微镜，则可以直接购买SITUOLI的全球大品牌的照相筒转C接口的适配器+C接口的相机实现；

对带第三目镜筒的显微镜，则可以直接购买SITUOLI®的显微镜23.2转C接口适配器+C接口相机实现。如果目镜筒的尺寸不是23.2，则可以外加转接环实现（分转A,转B，转C等）。


三目数字显微镜(1/2)

C接口相机与显微镜照相接口安装示意图


三目数字显微镜(2/2)

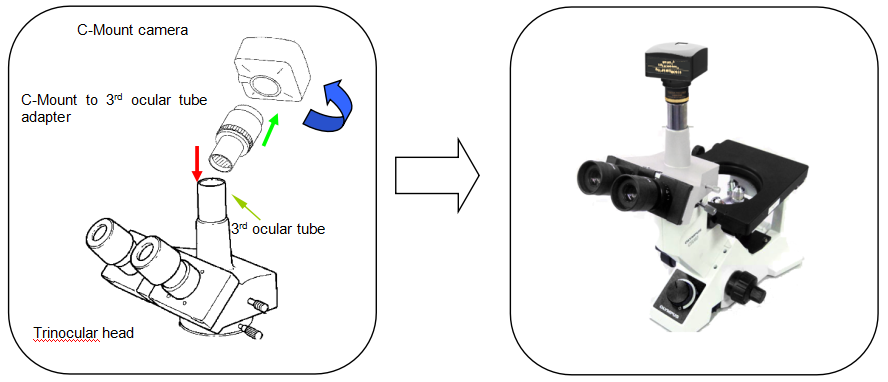

C接口相机与显微镜第三目镜筒接口连接示意图（第三目镜筒意味着将目镜插入第三目镜筒，可用眼睛直接观察图像）



双目数字显微镜

C接口相机与显微镜第三目镜筒接口连接示意图（第三目镜筒意味着将目镜插入第三目镜筒，可用眼睛直接观察图像）

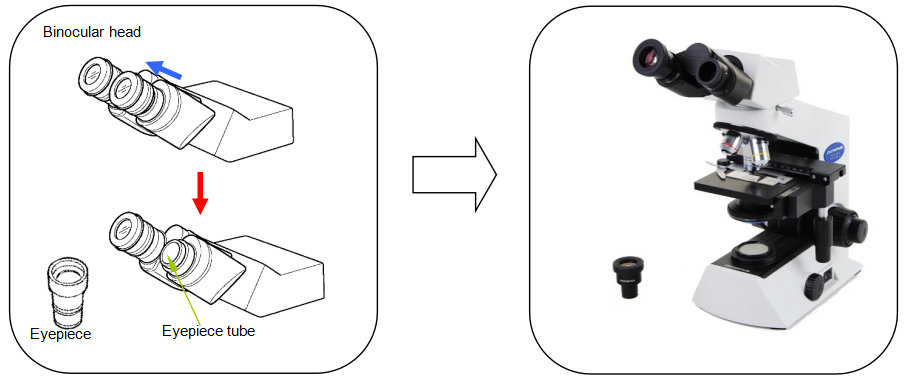

STEP 1: 从目镜筒上取下目镜

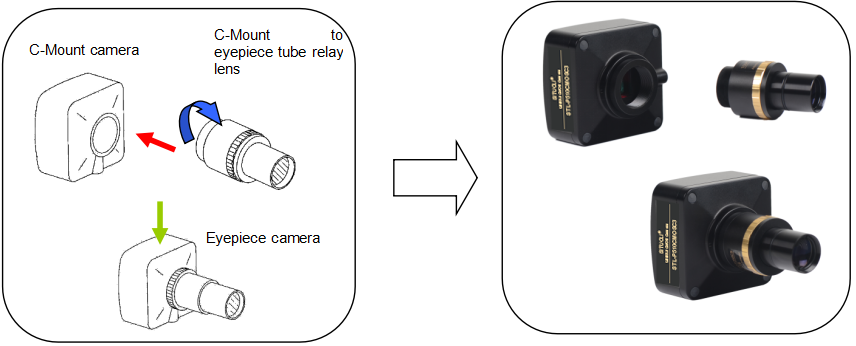

STEP 2:将显微镜相机适配器拧到C-接口相机上

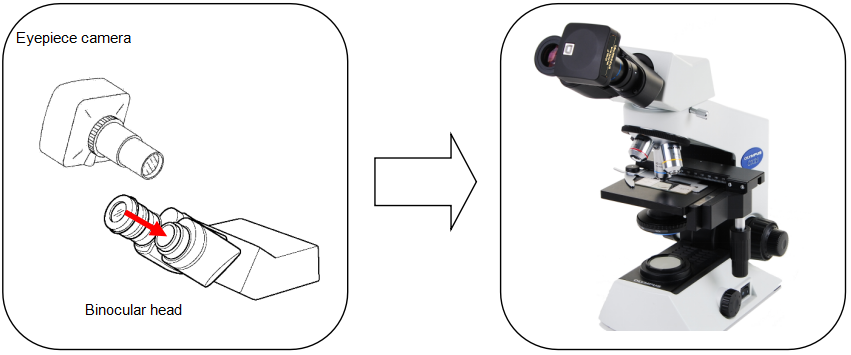

STEP 3:将目镜相机直接插入到目镜筒中

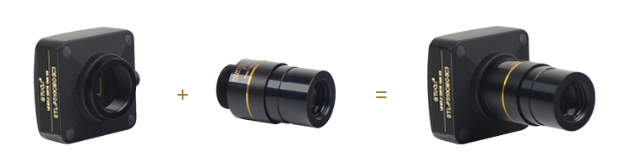

0.37X，0.50X和0.75X可调焦23.2显微镜目镜筒转C接口适配器


0.37X，0.50X和0.75XAMA特性参数

产品照片

型号

参数配置


STL-AMA037

1．18mm视场下像的大小为18X0.37

2．与1/4”~1/3”尺寸传感器相匹配

3．0.37倍

4．可手动调焦

5．与显微镜物镜目镜齐焦可调

6．上端为C型接口，下端为显微镜目镜的23.2mm直径接口


STL-AMA050

1．18mm视场下像的大小为18X0.50

2．与1/2”~2/3” 尺寸传感器相匹配

3．0.50倍

4．可手动调焦

5．与显微镜物镜目镜齐焦可调

6．上端为C型接口，下端为显微镜目镜的23.2mm直径接口


STL-AMA075

1．18mm视场下像的大小为18X0.75

2．与1/1.8”~1” 尺寸传感器相匹配

3．0.75倍

4．可手动调焦

5．与显微镜物镜目镜齐焦可调

6．上端为C型接口，下端为显微镜目镜的23.2mm直径接口


*为实现同显微镜视场的匹配，传感器的尺寸应该稍微小于物镜中间像经过适配器缩放以后的像视场尺寸，SITUOLI专家会根据你订购的相机，选择正确的适配器。



0.37X，0.50X和0.75X固定式显微镜23.2目镜筒转C接口适配器


FMA特性参数

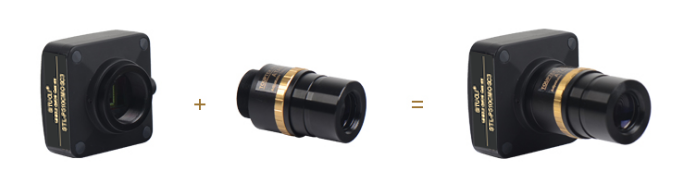

产品照片

型号

参数配置


STL-FMA037

1．18mm视场下像的大小为18X0.37

2．与1/4”~1/3”尺寸传感器相匹配

3．0.37倍

4．上端为C型接口，下端为显微镜目镜的23.2mm直径接口


STL-FMA050

1．18mm视场下像的大小为18X0.50

2．与1/2”~2/3”尺寸传感器相匹配

3．0.50倍

4．上端为C型接口，下端为显微镜目镜的23.2mm直径接口


STL-FMA075

1．18mm视场下像的大小为18X0.75

2．与1/1.8”~1”尺寸传感器相匹配

3．0.75倍

4．上端为C型接口，下端为显微镜目镜的23.2mm直径接口



*为实现同显微镜视场的匹配，传感器的尺寸应该稍微小于物镜中间像经过适配器缩放以后的像视场尺寸，SITUOLI 专家会根据你订购的相机，选择正确的适配器。




0.37X，0.50X和0.75X可调焦望远镜31.75目镜筒转C接口适配器


ATA特性参数

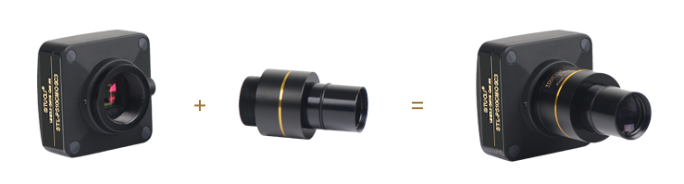

产品照片

型号

参数配置


STL-ATA037

1．与1/4” ~ 1/3” 尺寸传感器相匹配

2．0.37倍

3．可手动调焦

4．与望远镜目镜齐焦可调

5．上端为C型接口，下端为望远镜目镜的31.75mm直径接口


STL-ATA050

1．与1/2” ~ 2/3” 尺寸传感器相匹配

2．0.50倍

3．可手动调焦

4．与望远镜目镜齐焦可调

5．上端为C型接口，下端为望远镜目镜的31.75mm直径接口


STL-ATA075

1．与1/1.8” ~ 1” 尺寸传感器相匹配

2．0.75倍

3．可手动调焦

4．与望远镜目镜齐焦可调

5．上端为C型接口，下端为望远镜目镜的31.75mm直径接口


*为实现同显微镜视场的匹配，传感器的尺寸应该稍微小于物镜中间像经过适配器缩放以后的像视场尺寸，SITUOLI 专家会根据你订购的相机，选择正确的适配器。




0.37X，0.50X和0.75X固定式望远镜31.75目镜筒转C接口适配器



FTA 特性参数

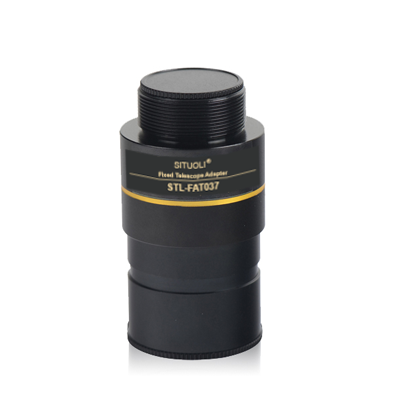

产品照片

型号

参数配置


STL-FTA037

1．与1/4” ~ 1/3” 尺寸传感器相匹配

2．0.37倍

3．上端为C型接口，下端为望远镜目镜的31.75mm直径接口


STL-TA050

1．与1/2” ~ 2/3” 尺寸传感器相匹配

2．0.50倍

3．上端为C型接口，下端为望远镜目镜的31.75mm直径接口


STL-FTA075

1．与1/1.8” ~ 1” 尺寸传感器相匹配

2．0.75倍

3．上端为C型接口，下端为望远镜目镜的31.75mm直径接口


*为实现同显微镜视场的匹配，传感器的尺寸应该稍微小于物镜中间像经过适配器缩放以后的像视场尺寸，SITUOLI 专家会根据你订购的相机，选择正确的适配器。
